Repasování

_______________________________________________________________________________________________________



Repasování turbodmychadla začíná od jeho kompletního rozebrání na prvodíly, přes vyčištění opískováním, výměnu poškozených funkčních částí ( hřídel, axiální ložiska, radiální ložiska, těsnění, těsnící kroužky ), vyvázení středu na strojích CIMAT při otáčkách 150tis ot/min, jeho kompletaci, kontrolu těsnosti. V případě VNT regulace a elektronické regulace je turbodmychadlo nastaveno na hodnoty udávané výrobcem na strojích G3 Min Flow a TurboTechnics, kde se nastavují správné hodnoty tlaku turbodmychadla a průtoku vzudchu turbodmychadlem - níže je vyobrazeno, jak vypadá takové měření v protokolu...



Proces repasování turbodmychadla



1) Turbodmychadlo je rozebráno do posledníhou šroubu

2) Kontrolují se funkční části, které je potřeba vyměnit a které jsou v pořádku

3) Vyhovující části se kvůli důkladnému čištění pískují

4) Nevyhovující díly jsou nahrazeny novými

5) Dynamické vyvážení rotoru s kompresním kolem

6) Následně se na stroji ověří těsnost středu na únik oleje

7) Střed je dynamicky vyvážen na vysokootáčkovém stroji při otáčkách 200tis ot/min

8) Kompletace turbodmychadla

9) Nastavení změnné geometrie dle hodnot udaných výrobcem na strojích G3 Min FLOW a TurboTechnics





Stroje na nastavení VNT regulace



Na těchto dvou strojích se nastavuje regulace na přesné hodnoty tak, aby turbodmychadlo začalo dávat motoru potřebné množství vzduchu ve správný okamžik, a zároveň ve vyšších otáčkách motor nepadal do nouzového režimu z důvodu vyššího tlaku v sací soustavě, který by byl způsobem špatným náklonem lopatek v turbodmychadle.

Měří, resp. nastavuje se množství vzduchu, který turbodmychadlem v daném okamžiku proteče a také výtlak turbodmychadla. Vše má dané nějaké tolarance, např. +/- 3 m.j., takže pro splnění těch tolerancí je turbodmychadlo kompletně připraveno na prodej a máte jistotu, že po vsazení do motoru bude vše fungovat tak jak má.



Pro info uvádíme ilustrační foto, jak vypadá turbodmychadlo VJ32 na Mazdu 2.0d před repasí a po repasi...



Před repasováním

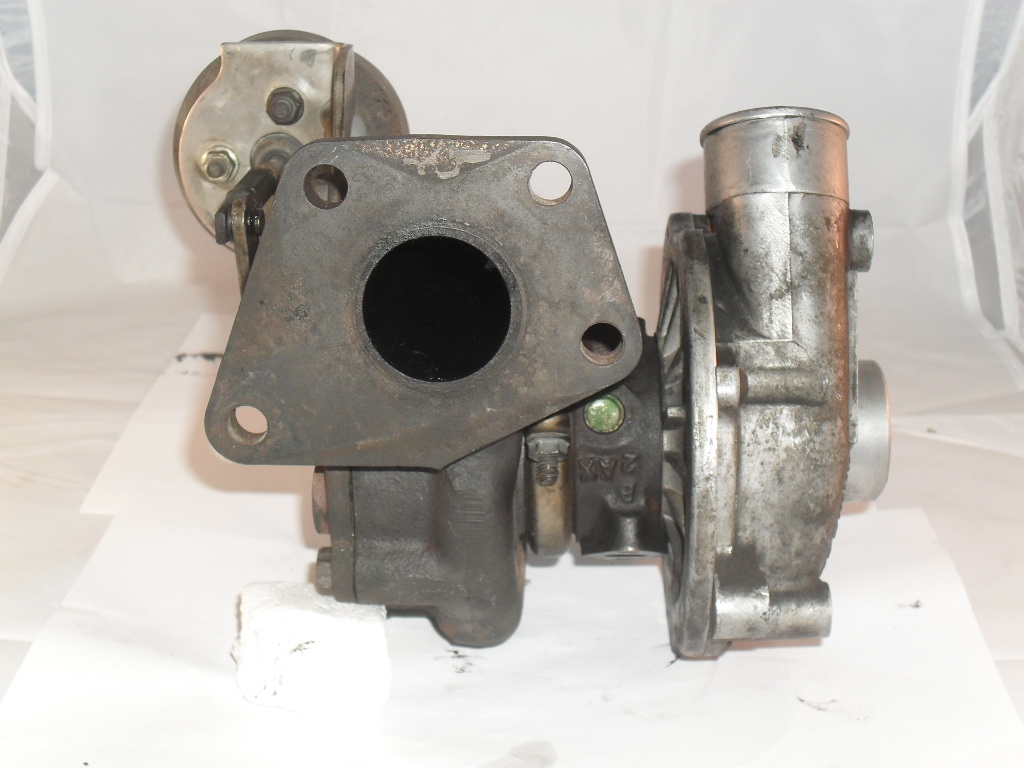

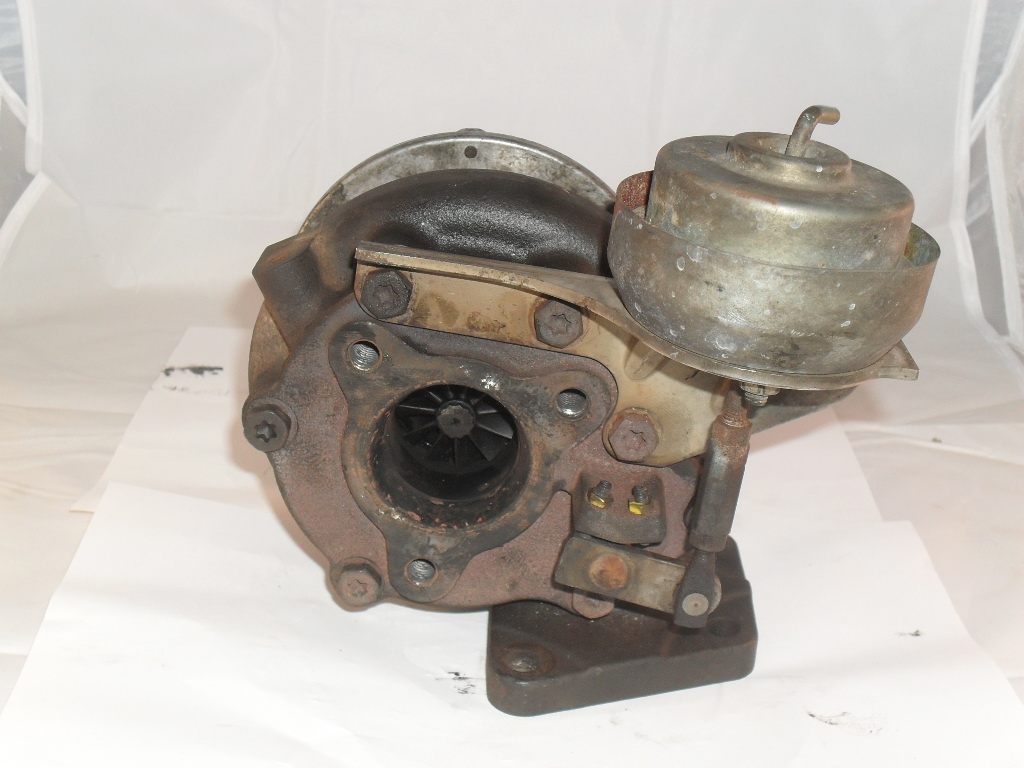

Turbo VJ32 před repasováním Turbo VJ32 před repasováním Turbo VJ32 před repasováním



Po celkové repasi

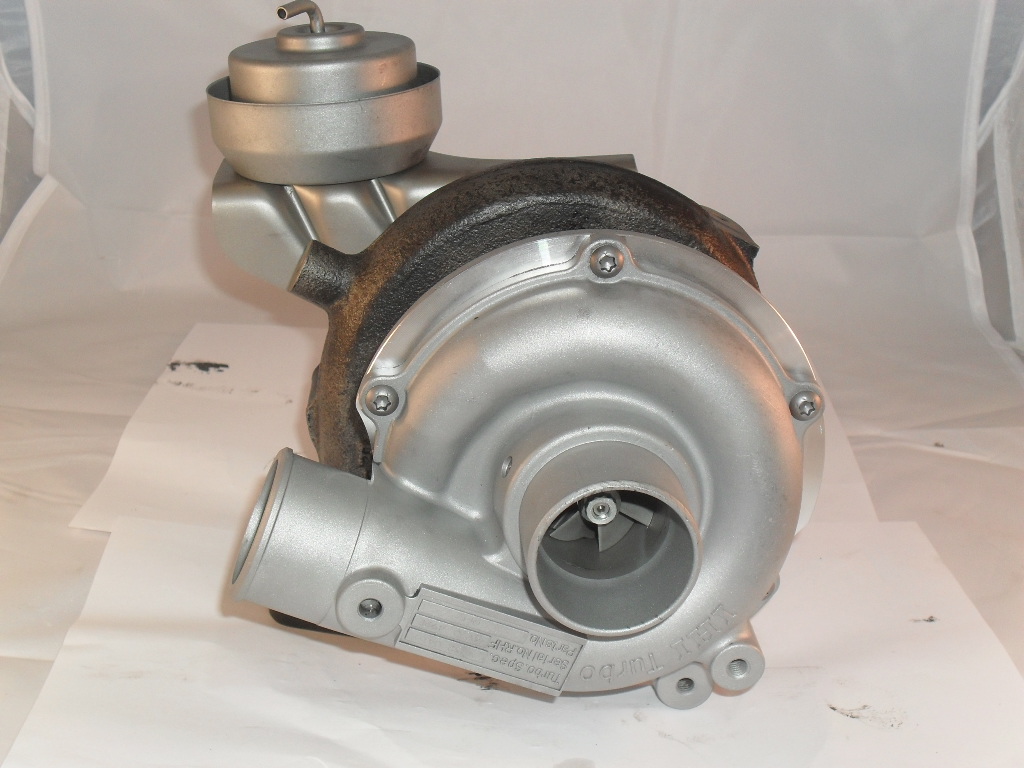

Turbo VJ32 po repasi Turbo VJ32 po repasi Turbo VJ32 po repasi
